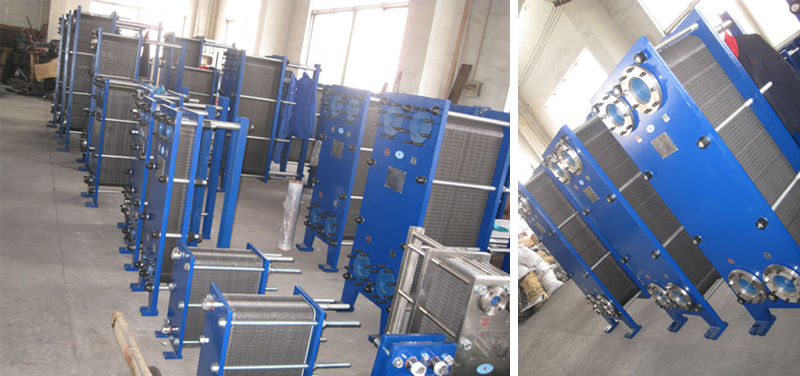

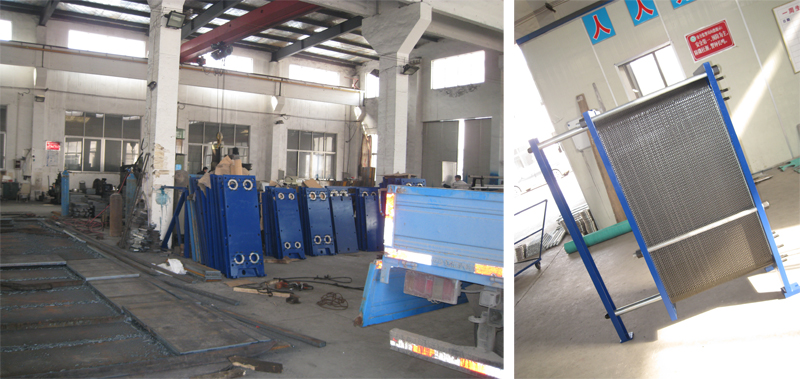

板式换热器


板式热交换器的构造原理、特点:

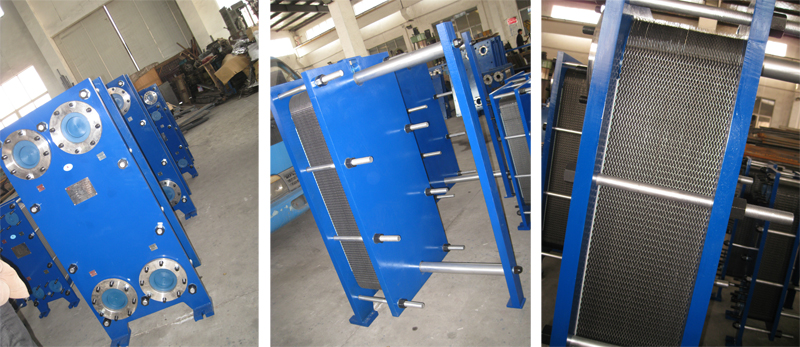

板式换热器由传热波纹板片及框架组成,板片由螺栓夹紧在固定压紧板及活动压紧板之间,在换热器内部就构成了许多流道,板与板之间用橡胶密封。压紧板上有本设备与外部连接的接管。板片用耐腐蚀金属薄板压制而成,四角冲有供介质进出的角孔,上下有挂孔。人字形波纹能增加对流体的扰动,使流体在低速下能达到湍流状态,获得高的传热效果。并采用特殊结构,保证两种流体介质不会串漏。

板式换热器主要特点:

○ 传热效率高,板式换热器的传热系数一般3000-6000w/m2·℃,是其他换热器3-5倍

○ 结构紧凑,占地面积小,节省基建投资,单位体积有效换热面积大,重量轻

○ 拆洗方便,一般当天可拆洗安装完毕

○ 能实现纯逆流换热,充分利用两种流体的温差,热回收率高达95%以上。处理微小温差的能力强,用于低温余热利用,夏季空调换热时,是其他换热不能胜任的

○ 换热器不需要保温,其散热损失<1%

产品特点及应用范围

板式热交换器是一种新型换热设备,它具有传热效率高,结构紧凑.占地面积小,安装,维修,组合方便等特点,广泛适用不着于:石油,化工,冶金,机械,轻工,食品,医药,电力,涂装,供热等工业部门.

传热机理

板式热交换器传热机理是根据传热机理是根据热力学定律, “热量总是由高温物体自发地传向低温物体,两种流体存在温度差,就必然有热量进行传递”, 两种存在温度差的流体在受迫对流传热过程中,由于热传递板表面采用瓦楞波结构优化设计,其热交换率达到92%,即使流体流速在雷诺准数值以下,流体在板片之间的运动亦呈三维运动,促使流体形成剧烈紊动,减少边界层热阻强化传热效率.

各种型号换热器参数表:


参数
型号

设计压力
MPa

设计温度

液体处理量
m3/h

进出口直径
mm

BR0.05

0.6-1.6

≤180

16

32

BR0.10

0.6-1.6



30

40

BR0.12

0.6-1.6



28

40

BR0.20

0.6-1.6



60

65

BR0.28

0.6-1.6



49

65

BR0.35

0.6-1.6



141

100

BR0.4

0.6-1.6



142

100/200

BR0.5

0.6-1.6



235

125/200

BR0.8

0.6-1.6



380

150/200

BR1.0

0.6-1.6



522

225

BR1.1

0.6-1.6



1080

300

BR1.6

0.6-1.6



777

250

BRB0.35

0.6-1.6



110/220

100/125

BRB0.5

0.6-1.6



155/310

125/150

BRB0.8

0.6-1.6



258/516

150

BRB1.2

0.6-1.6



415/823

175/250

BRV08

0.6-1.6



35

50

BRV13

0.6-1.6



60

65

BRV20

0.6-1.6



115

65

BRV28

0.6-1.6



230

100

BRV45

0.6-1.6



230

100

BRV60

0.6-1.6



650

150

BRV100

0.6-1.6



650

150

BRV110

0.6-1.6



1080

300

BRV170

0.6-1.6



840

300


BR可拆式板式换热器

可拆式板式换热器是一种新型的节能换热设备,具有传热效果高、结构紧凑、占地面积小、处理量大,操作简单,清洗、拆卸、维修方便,容易改变换热面积或流程组合等优点。

板片波纹是以人字形为主,它的传热效果好,板片间触点多,耐压相对高, 传热系数可达 2000 ~ 5000W/m2.K 左右。

本产品适用于化工、化肥、食品、饮料、医药、石油化工、城镇住宅供暖、空调等部门,用以满足加热、冷凝、冷却及热回收等各种工艺要求。板片材质, SUS304、316L、321、工业纯钛、TAI等。密封垫片丁腈胶(NBR)、三元乙丙胶(EPDM)、氟胶(TP)等。

BRB型不等截面板式换热器

不等截面板式换热器是将传热板片制成两侧流体通道横截面积不等的人字波纹,使相邻板片横截面积大的组成宽流道,横截面积小的组成窄流道,其横截面积之比为2:1,板片上的角孔也相应分为大小两种,流量大的介质通过大角孔、宽流道,流量小的介质通过小角孔、窄流道。BRB型不等截面板式换热器除具有BR型等截面板式换热器的特点外,还具有以下显著特点:

提高换热能力:因BRB型换热器特别适用于大流量汽——液换热及冷热介质处理量≥2:1的工况,因流道横截面积比为2:1,在单流程情况下,冷热介质的板间流速接近或相等,从而提高传热系数,即提高板式换热器的换热能力。

降低投资成本:在冷热介质处理量为≥2:1的情况下,BRB型(不等截面)比RB型(等截面)的传热系数可提高20-30%,换热面积可减少20-30%,降低了设备投资成本。

 压力损失小:因不等截面板式换热器通常均为单流程,且传热板片上采用了不等截面导流分布,大小处理量各行其道,板间流速和管间流速较BR(等截面)更加合理,有效的降低了压力损失。

使用更加方便:因不等截面板式换热器通常均为单流程,管口均在固定板一侧,活动板不受限制,极大地方便了拥护的安装、调试、组合变更、清洗和维修。

V系列板式换热器

板式换热器具有传热效率高,结构紧凑,占地面积小、操作灵活、应用范围广、热损失小、安装拆卸方便、使用寿命长等特点,在相同压力降的情况下,其传热系数是列管换热器的3—5倍,占地面积为列管换热器的1/3,金属消耗量只有列管换热器的2/3,两种介质的传热平均温差可以小至1℃,热回收效率可达99%以上,因些板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

      板式换热器因其具有上述特点,所以广泛应用于矿山、冶金、机械、化工、电力、石油、船舶、医药、轻纺、造纸、食品、核工业和海洋开发及热电联产集中供热等领域,可满足各类冷却、加热、冷凝、浓缩、消毒和余热回收等工艺的需要。
