螺旋板式换热器

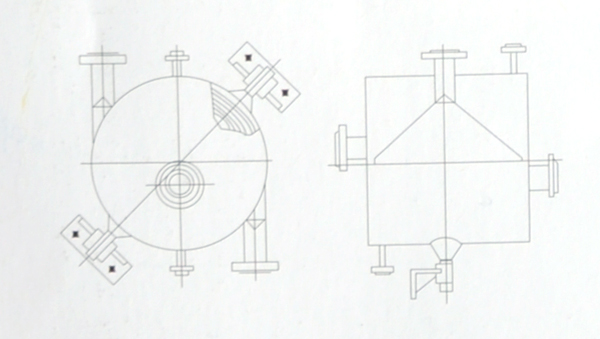

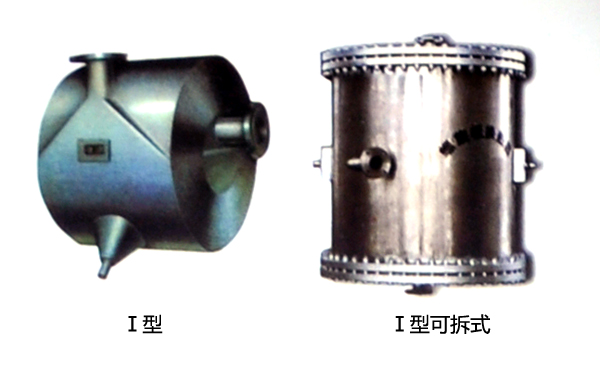

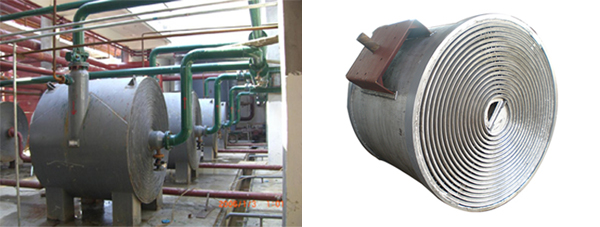

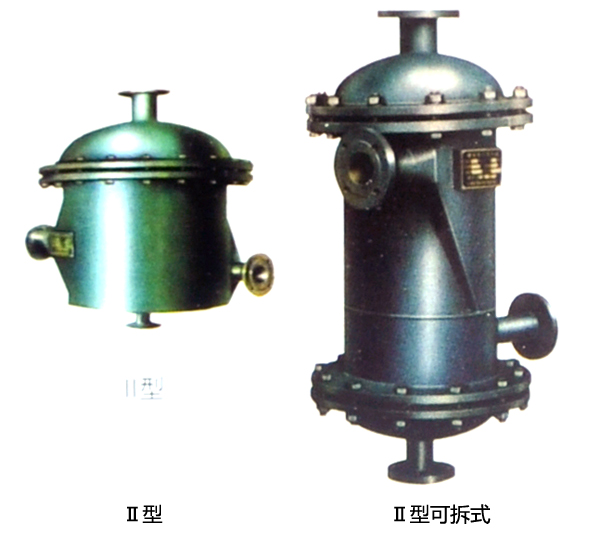

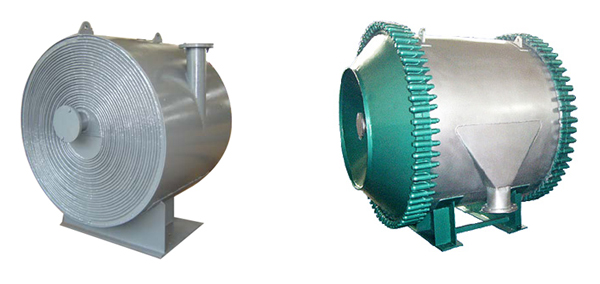

螺旋板式换热器是一种换热设备,适用汽一汽、汽一液、液一液,对流传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可以氛围不可拆式(Ⅰ型)螺旋板式及可拆式样(Ⅱ型、Ⅲ型)螺旋板式换热器。

机构及性能:

本设备由两张钢板卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质也能达到理想的换热效果。

在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没大的转向,总的阻力小,因而可提高设计流速使之具备较高的穿热能力。

Ⅰ型不可拆式螺旋板换热器螺旋通道的端面通道的端面采用焊接密封,因而具有较高的密封性。

Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性、有沉淀液体的热交换。

Ⅲ型可柴式螺旋板换热器结构原理与不可拆式换热器基本相同,但其两个通道可拆开清洗,适用范围广泛。

螺旋板式换热器按公称压力可氛围PN0.6、1.0、1.6、2.5Mpa(系指单通道能承受的工作压力)。按材质量可分为碳素钢和不绣钢。用户可根据实际工艺情况选用。

单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定;并联组合、串联组合,设备和通道间距相同。混合组合:一个通道并联,一个通道串联。

部分规格换热器列举如下;

不绣耐酸钢制PNOV.6、1.6MPa 不可拆式(Ⅰ型螺旋板换热器

公称换热面积m2通道间距mm计算换热面积m2流速1m/ces时
处理量m3/h
接管公称直径dg型号重量(KG)
Ⅰ6B型Ⅰ16B型
161.03.8940Ⅰ6,Ⅰ6B1-0.2/300-64450
262.13.8940Ⅰ6,Ⅰ6B2-0.2/400-67885
464.48.2050Ⅰ6,Ⅰ6B4-0.4/400-6131135
104.517.3080Ⅰ6,Ⅰ6B4-0.5/450-10129133
104.813.7070Ⅰ6,Ⅰ6B4-0.4/400-10161205
867.38.2150Ⅰ6,Ⅰ6B8-0.4/500-6212215
107.8517.3080Ⅰ6,Ⅰ6B8-0.5/550-10235273
107.30210.9080Ⅰ6,Ⅰ6B8-0.6/550-10237275
10611.108.2150Ⅰ6,Ⅰ6B10-0.4/600-6295355
1011.5017.3080Ⅰ6,Ⅰ6B10-0.5/650-10315405
1011.2020.9080Ⅰ6,Ⅰ6B10-0.6/650-10305395
15616.9012.5470Ⅰ6,Ⅰ6B15-0.6/600-6415490
1014.7217.3080Ⅰ6,Ⅰ6B15-0.5/760-10405575
1015.0028.1080Ⅰ6,Ⅰ6B15-0.8/600-10400570
1415.6039.30100Ⅰ6,Ⅰ6B15-0.8/700-14505680
2068.218.2150Ⅰ6,Ⅰ6B20-0.4/800-6540710
1021.0020.9080Ⅰ6,Ⅰ6B20-0.6/800-10555735
1420.9039.30100Ⅰ6,Ⅰ6B20-0.8/800-14660830
251026.6029.9080Ⅰ6,Ⅰ6B25-0.6/900-10610950
1426.9039.20100Ⅰ6,Ⅰ6B25-0.8/900-147201060
301028.2028.10100Ⅰ6,Ⅰ6B30-0.8/800-147501180
1432.2039.20100Ⅰ6,Ⅰ6B30-0.8/1000-149801370
401045.4035.30100Ⅰ6,Ⅰ6B40-1.0/900-1011301515
1440.2019.40125Ⅰ6,Ⅰ6B40-1.0/1000-1012001630
501053.9035.30100Ⅰ6,Ⅰ6B50-1.0/1000-141360175
601061.0535.30100Ⅰ6,Ⅰ6B60-1.0/1100-1019202112
1460.0849.40125Ⅰ6,Ⅰ6B60-1.0/1200-1420002200
8010818335.30100Ⅰ6,Ⅰ6B80-1.0/1200-1025602816
1480.9049.40125Ⅰ6,Ⅰ6B80-1.0/1400-1426671934
10010101.9035.30100Ⅰ6,Ⅰ6B100-1.0/1300-1032003520
14100.0649.40125Ⅰ6,Ⅰ6B100-1.0/1500-1433333666
12010115.5035.30100Ⅰ6,Ⅰ6B120-1.0/1500-1038704257
14119.0049.40125Ⅰ6,Ⅰ6B120-1.0/1700-1440204422
13014128.8049.40125Ⅰ6,Ⅰ6B130-1.0/1750-1442414665
18129.0963.50150Ⅰ6,Ⅰ6B130-1.0/1967-1844624908
15014148.1049.40125Ⅰ6,Ⅰ6B150-1.0/1890-1447025172
18148.2063.50150Ⅰ6,Ⅰ6B150-1.0/2010-1849625458
